山高刀具：适用于加工汽车缸盖的利器

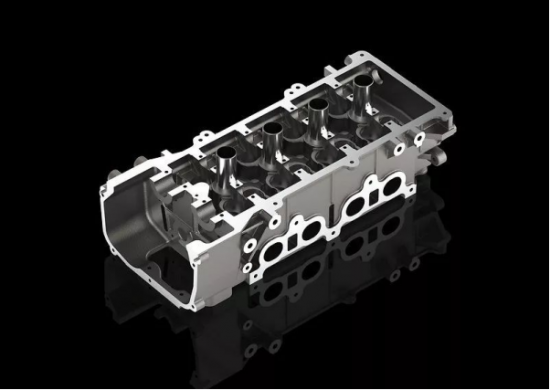

缸盖

缸盖的设计是降低燃油排放量和满足严格的政府法规的关键。因此，此类零件对加工质量的要求非常高，涉及非常复杂和高要求的加工操作以及非标刀具。

您在制造过程中面临的挑战：

l 高效率及高表面光洁度

l 防止屑掉入零件水道之中

l 要求导管孔及阀座的加工精度高，尺寸稳定并能有较好的寿命

l 加工高精度的连续表面，粗糙度要求高

山高刀具的缸盖解决方案

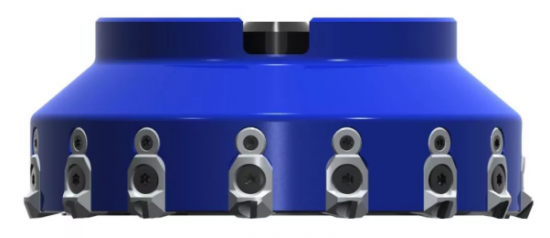

密齿面铣刀——高效率及高表面光洁度

该款密齿 PCD 刀片面铣刀 R000.69 使用铝合金刀盘，本地标准品的直径范围为 40 mm 至 250 mm，可实现高达 4000 r/min 转速，可配置专用修光刃刀片，达到表面光洁度要求 Ra0.8 以上。对于某些特殊需求加工有粗糙度范围的面，可特制专用的网纹刀片。

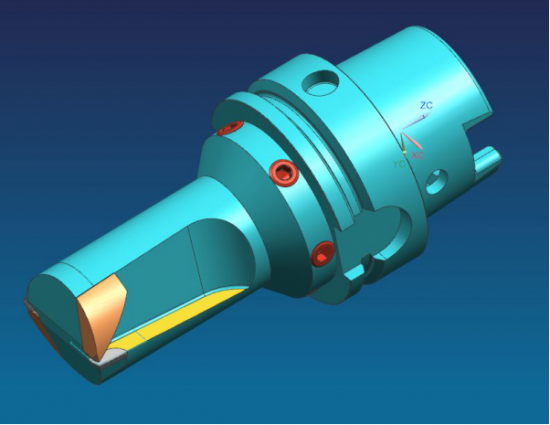

后排屑刀具——防止屑掉入零件水道之中

在缸盖上，某些通孔连接着水道，使用一般刀具加工时，由于不好控制排屑方向导致碎屑会掉入水道从而影响零件性能。山高在这种刀具上增加了挡屑板，从而控制碎屑往后排而不会掉屑。

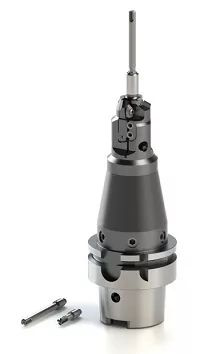

非标 BIFIX® 铰刀——要求导管孔及阀座的加工精度高，尺寸稳定并能有较好的寿命

非标 Bifix 铰刀集成 HSK 刀柄并将多种加工复合在一起。导管孔铰刀可选单刃或多刃结构，由硬质合金或 PCD 制成，导管铰刀使用锥形连接结构能实现快速更换。加工气门阀座时，采用了可调刀夹以实现较大安全性。可选4 刃或者8刃整面 CBN 刀片对阀座上的不同倒角进行组合精加工，可保证阀座表面跳动达到 0.03 以上。

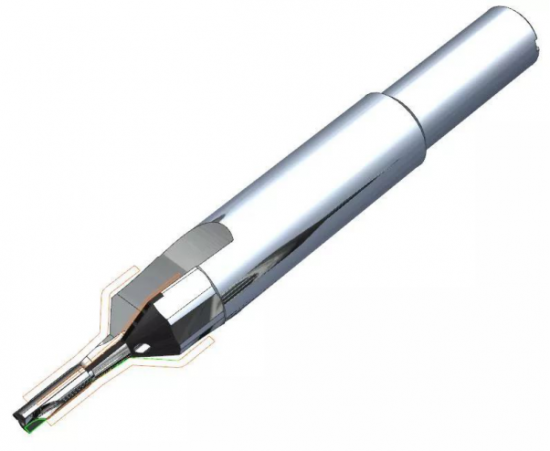

喷油嘴孔铰刀——加工高精度的连续表面，粗糙度要求高

喷油嘴孔具有多段尺寸并且有连续的倒角平面，同时孔的精度高、彼此的形位公差要求严格。为此使用的是一把 PCD 精铰刀一次性做完尺寸，在加工不同倒角平面时可采用不同的进给速度以保证其切削有效性，确保表面光洁，精度合格。

加工案例一

某汽车主机厂精加工喷油嘴孔铰刀

刀具：非标 PCD 喷油嘴孔铰刀

切削参数：

vc: 150 m/min

fz: 0.08 mm

ap: 0.2 mm

z: 2

刀具寿命：1500 件

加工案例二

某汽车主机厂的精加工导管阀座孔

刀具：非标导管阀座铰刀

山高刀片：PCD 精铰刀、P8350,CBN200 刀片

切削参数：

导管：

Vc=80m/min， fz=0.08mm，ap=0.2mm，z=1

阀座：

Vc=100m/min， fz=0.1mm，ap=0.2mm，z=2

刀具寿命：导管 800 件，阀座 250 件/刃
